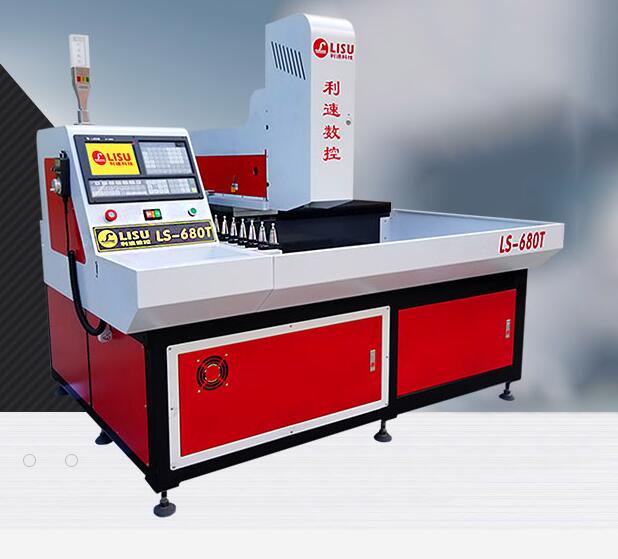

鉆孔機是鉆床的一種，在五金加工制造業里運用廣泛，普遍的鐵件、圓管、鋁型材金屬類的加工用它就對了。為追求更高的效率，往往都會在上面裝上多軸器使用。多軸鉆孔機主要由床身、冷卻站、夾具、左主軸單元、右主軸單元、機床防護等機械系統及液壓系統、電氣控制系統組成。




　　一、多軸鉆孔機的床身



　　多軸鉆孔機床身由鑄鐵整體鑄造而成，經人工時效消除鑄造應力，具有良好的剛性及穩定性。



　　二、多軸鉆孔機的冷卻站



　　多軸鉆孔機的冷卻站由大切削框、小切削框、中間隔板、立式多級離心水泵等組成?；亓鞯睦鋮s液要經過大切削框、小切削框、中間隔板、才能流到冷卻泵，保證了冷卻液的質量。冷卻泵采用2個高壓大揚程專用冷卻水泵（立式多級離心水泵），加工中對工件和刀具保證充分的冷卻。



　　三、多軸鉆孔機的主軸單元



　　由減速電機、主軸頭、液壓滑臺等組成。多軸鉆孔機設備動力部分采用減速電機作為鉆孔主軸的動力，具有機身結構小，運轉平穩、噪音低的特點。本設備采用臺灣進口鉆孔主軸，鉆孔主軸為調整套筒機構，采用黃油潤滑，操作設定容易，維護保養方便。滑臺選用臺灣進口件，滑臺材質采用高強韌鑄鐵鑄造，并經退火處理；滑臺底座之滑動摩擦面，經高周波熱處理HRC50以上，并研磨加工，精度高，壽命長；滑臺前進端有止動螺栓裝置，調整量約30mm，其往返停止位置精度公差在0.02mm以內；滑臺油缸為內藏式，后退端有緩沖裝置，可減低快速后退的沖擊力；滑臺帶有潤滑裝置及刮塵板，可防止異物進入內部。
